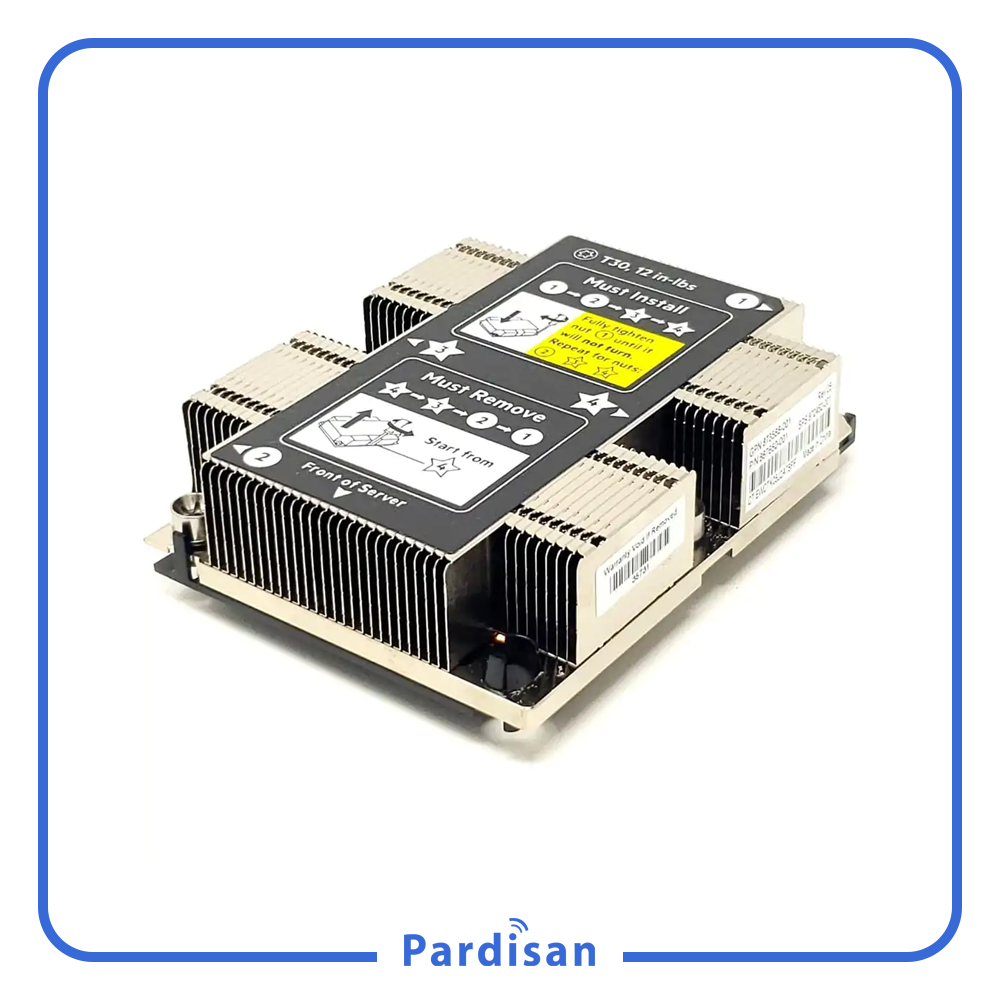

هیت سینک سرور HeatSink Server G10
HeatSink Server G10 یا هیت سینک سرور Gen10 یکی از مهمترین قطعات سیستم خنککننده سرورهای نسل دهم HPE ProLiant محسوب میشود. این قطعه وظیفه دارد گرمای تولیدشده توسط پردازندههای Intel Xeon Scalable را با بیشترین سرعت ممکن جذب کرده و از طریق پرههای آلومینیومی و مسی به جریان هوای تولید شده توسط فنهای سرور منتقل کند.
در سرورهای نسل دهم HPE، توان مصرفی پردازندهها از حدود ۸۵ وات تا بیش از ۲۰۰ وات متغیر است. به همین دلیل HPE برای مدلهای مختلف پردازنده از دو نوع هیت سینک استاندارد (Standard Heatsink) و هیت سینک عملکرد بالا (High Performance Heatsink) استفاده میکند تا دمای پردازنده در محدوده استاندارد باقی بماند. بسیاری از پردازندههای Xeon Gold و Xeon Platinum با توان حرارتی بالا بهصورت کارخانهای همراه با Performance Heatsink عرضه میشوند.
اگر دمای CPU حتی چند درجه بیشتر از مقدار استاندارد شود، پردازنده وارد حالت Thermal Throttling شده و فرکانس کاری خود را کاهش میدهد. این اتفاق باعث افت محسوس عملکرد ماشینهای مجازی، دیتابیسها، سرویسهای شبکه و نرمافزارهای سازمانی خواهد شد. به همین دلیل انتخاب یک HeatSink Server G10 مناسب، مستقیماً روی کارایی سرور تأثیر میگذارد.
هیت سینک سرور G10 چگونه کار میکند؟
هیت سینک در ظاهر قطعهای ساده به نظر میرسد، اما در عمل بر پایه اصول انتقال حرارت طراحی شده است. سطح زیرین هیت سینک که معمولاً از مس ساخته میشود، مستقیماً روی پردازنده قرار میگیرد. میان CPU و هیت سینک نیز خمیر سیلیکون حرارتی قرار میگیرد تا انتقال گرما با کمترین مقاومت انجام شود.
پس از جذب گرما، انرژی حرارتی به مجموعهای از پرههای آلومینیومی منتقل میشود. در این مرحله فنهای پرقدرت سرور جریان هوای مداومی ایجاد میکنند تا گرما از روی این پرهها دفع شود.
برخلاف سیستمهای خنککننده کامپیوترهای خانگی که معمولاً دارای فن اختصاصی هستند، در سرورهای HPE Gen10 خود هیت سینک فاقد فن است و عملیات خنکسازی توسط فنهای Hot-Plug داخل شاسی انجام میشود. این طراحی باعث افزایش قابلیت اطمینان، کاهش احتمال خرابی و سادهتر شدن تعمیرات میشود.
جدول مشخصات HeatSink Server G10
| مشخصه | توضیحات |
|---|---|
| نام محصول | HeatSink Server G10 |
| کاربرد | خنکسازی پردازنده سرور |
| سازگاری | HPE ProLiant Gen10 |
| پردازندههای پشتیبانی شده | Intel Xeon Scalable نسل اول و دوم |
| نوع خنککننده | Passive Heatsink |
| جنس پایه | مس |
| جنس پرهها | آلومینیوم |
| نیاز به فن جداگانه | ندارد |
| استفاده از فنهای سرور | بله |
| نوع نصب | پیچ مستقیم روی سوکت پردازنده |
| قابلیت تعویض | Hot Service (در زمان خاموش بودن سیستم) |
| مناسب برای | DL380 Gen10، DL360 Gen10 و برخی مدلهای دیگر بسته به پارت نامبر |
| نسخهها | Standard و High Performance |
| استفاده از خمیر حرارتی | الزامی |
اهمیت استفاده از هیت سینک اورجینال در سرورهای HPE
سرورها برخلاف کامپیوترهای شخصی، معمولاً بهصورت ۲۴ ساعته و در تمام روزهای هفته فعالیت میکنند. پردازنده در بسیاری از سازمانها دائماً تحت بار پردازشی قرار دارد؛ بنابراین کوچکترین ضعف در سیستم خنککننده میتواند منجر به افزایش دما، کاهش عملکرد و حتی آسیب سختافزاری شود.
هیت سینکهای اورجینال HPE با توجه به طراحی شاسی، موقعیت فنها، مسیر جریان هوا و توان حرارتی پردازنده تولید میشوند. ارتفاع پرهها، فاصله بین آنها و حتی زاویه قرارگیریشان کاملاً براساس CFD (شبیهسازی جریان هوا) طراحی شده است تا حداکثر راندمان خنککنندگی حاصل شود.
در مقابل، بسیاری از نمونههای غیراصل تنها از نظر ظاهری مشابه نسخه اصلی هستند اما کیفیت ماشینکاری، جنس فلز، وزن، میزان انتقال حرارت و حتی کیفیت پرداخت سطح تماس CPU در آنها بسیار پایینتر است.
به همین دلیل متخصصان دیتاسنتر همواره استفاده از قطعات اصلی را توصیه میکنند؛ زیرا هزینه تعویض یک پردازنده Xeon یا مادربرد سرور چندین برابر قیمت یک هیت سینک استاندارد خواهد بود.
تفاوت Standard Heatsink و High Performance Heatsink
یکی از سوالاتی که هنگام خرید HeatSink Server G10 مطرح میشود، تفاوت میان نسخه استاندارد و نسخه High Performance است.
نسخه استاندارد برای پردازندههایی با توان حرارتی پایینتر طراحی شده است. این مدل ابعاد کوچکتر، وزن کمتر و ظرفیت دفع حرارت پایینتری دارد.
در مقابل، نسخه High Performance دارای سطح تماس بزرگتر، جرم فلزی بیشتر و طراحی بهینهتری است که امکان انتقال حرارت پردازندههای ۱۵۰، ۱۶۵، ۲۰۰ و حتی ۲۰۵ واتی را فراهم میکند. HPE برای بسیاری از پردازندههای Xeon Gold و Xeon Platinum اعلام کرده است که این مدلها باید همراه با Performance Heatsink استفاده شوند و در برخی پیکربندیهای دارای GPU نیز علاوه بر آن، کیت فن High Performance الزامی است.
بنابراین انتخاب نوع هیت سینک تنها بر اساس ظاهر آن انجام نمیشود؛ بلکه باید توان حرارتی (TDP) پردازنده نیز در نظر گرفته شود.
HeatSink Server G10 با چه سرورهایی سازگار است؟
یکی از مزایای اصلی هیت سینکهای نسل دهم HPE، سازگاری آنها با خانواده گستردهای از سرورهای ProLiant است. البته این موضوع به شماره قطعه (Part Number)، نوع شاسی و مدل پردازنده بستگی دارد.
بیشترین کاربرد این قطعه در سرورهای زیر مشاهده میشود:
- HPE ProLiant DL380 Gen10
- HPE ProLiant DL360 Gen10
- HPE ProLiant ML350 Gen10
- برخی مدلهای Apollo و Synergy (بسته به پارت نامبر)
هنگام خرید HeatSink Server G10 به چه نکاتی توجه کنیم؟
خرید هیت سینک سرور برخلاف تصور بسیاری از کاربران تنها انتخاب یک قطعه فلزی نیست. اولین نکته، بررسی مدل پردازنده و میزان توان حرارتی آن است. هرچه TDP پردازنده بیشتر باشد، نیاز به هیت سینک قویتر نیز افزایش پیدا میکند.
موضوع مهم بعدی، سلامت فیزیکی قطعه است. خم شدن پرهها، اکسید شدن سطح تماس، خط و خش عمیق یا آسیب دیدن رزوههای پیچ میتواند راندمان انتقال حرارت را کاهش دهد.
همچنین هنگام نصب باید از خمیر حرارتی باکیفیت استفاده شود. حتی بهترین هیت سینک سرور نیز بدون استفاده از خمیر سیلیکون مناسب قادر به انتقال صحیح گرما نخواهد بود.
در نهایت توصیه میشود خرید این قطعه از مراکز تخصصی مانند فروشگاه پردیسان انجام شود تا علاوه بر دریافت قطعه اصلی، امکان تطبیق شماره فنی با مدل سرور نیز وجود داشته باشد.
مقایسه HeatSink Server G10 با هیت سینک سرورهای نسلهای دیگر
یکی از سوالاتی که هنگام ارتقاء یا تعمیر سرور مطرح میشود، تفاوت HeatSink Server G10 با هیت سینکهای نسلهای قبلی و جدیدتر است. اگرچه از نظر ظاهری ممکن است شباهتهایی میان آنها وجود داشته باشد، اما HPE در نسل دهم تغییرات مهمی در طراحی سیستم خنککننده ایجاد کرده است تا بتواند پردازندههای Intel Xeon Scalable با توان حرارتی بالاتر را پشتیبانی کند.
در سرورهای Gen8 و Gen9، پردازندهها معمولاً دارای توان حرارتی پایینتری بودند و طراحی هیت سینکها نیز بر همین اساس انجام شده بود. اما در Gen10، با معرفی پردازندههای Xeon Gold و Xeon Platinum که در برخی مدلها تا 205 وات TDP دارند، HPE هیت سینکهای High Performance را معرفی کرد که دارای جرم فلزی بیشتر، سطح تماس بزرگتر و راندمان انتقال حرارت بالاتری هستند. همچنین در بسیاری از پردازندههای 130 وات به بالا، HPE استفاده از هیت سینک High Performance را الزامی اعلام کرده است.
از طرف دیگر، نسلهای جدیدتر مانند Gen11 از معماری متفاوت پردازندهها و طراحی جدید شاسی بهره میبرند؛ بنابراین هیت سینکهای Gen10 معمولاً با آنها سازگار نیستند و هنگام خرید باید حتماً شماره فنی (Part Number) بررسی شود.
مزایای استفاده از HeatSink Server G10 اورجینال
استفاده از هیت سینک اصلی HPE تنها به کاهش دمای پردازنده محدود نمیشود، بلکه تأثیر مستقیمی بر پایداری و طول عمر کل سرور دارد.
هیت سینکهای اورجینال با تلرانس بسیار دقیق تولید میشوند تا سطح تماس کاملی با پردازنده ایجاد کنند. این موضوع باعث میشود انتقال حرارت با کمترین مقاومت انجام شود و نقاط داغ (Hot Spot) روی سطح CPU شکل نگیرد. علاوه بر این، کیفیت بالای آلیاژهای مس و آلومینیوم مورد استفاده باعث افزایش سرعت انتقال گرما و مقاومت بیشتر در برابر خوردگی میشود.
در محیطهای دیتاسنتری که سرورها بهصورت شبانهروزی فعالیت میکنند، همین تفاوتهای ظاهراً کوچک میتواند موجب افزایش عمر پردازنده، کاهش مصرف انرژی سیستم خنککننده و جلوگیری از خاموشیهای ناخواسته شود.
نشانههای خرابی هیت سینک سرور
اگرچه هیت سینک قطعهای مکانیکی است و برخلاف فن یا پاور قطعات متحرک ندارد، اما در اثر استفاده طولانیمدت یا نصب نادرست ممکن است عملکرد آن کاهش پیدا کند.
از مهمترین نشانهها میتوان به افزایش غیرعادی دمای پردازنده، کاهش فرکانس کاری CPU، افزایش سرعت فنهای سرور، ثبت هشدارهای حرارتی در iLO، خشک شدن یا از بین رفتن خمیر حرارتی و آسیبدیدگی پرههای هیت سینک اشاره کرد. در برخی موارد نیز مشاهده آثار اکسیداسیون یا خط و خش عمیق روی سطح تماس هیت سینک میتواند موجب کاهش راندمان انتقال حرارت شود.
بنابراین هنگام سرویس دورهای سرور، بررسی وضعیت HeatSink Server G10 نیز باید در کنار کنترل فنها و تعویض خمیر سیلیکون انجام شود.
روش صحیح نصب HeatSink Server G10
نصب صحیح هیت سینک اهمیت بسیار زیادی دارد؛ زیرا حتی یک نصب نادرست میتواند باعث افزایش چندین درجهای دمای پردازنده شود.
ابتدا باید سطح پردازنده و سطح تماس هیت سینک کاملاً تمیز شوند. سپس مقدار مناسبی از خمیر حرارتی استاندارد روی CPU قرار میگیرد. هیت سینک باید دقیقاً در محل تعیینشده قرار گرفته و پیچها بهصورت ضربدری و مرحلهای سفت شوند تا فشار یکنواخت روی پردازنده اعمال شود.
در مستندات HPE نیز تأکید شده است که هنگام نصب یا تعویض هیت سینکهای High Performance، مجموعه پردازنده و نگهدارنده آن باید بهصورت یکپارچه جابهجا شود و هیت سینک از قسمت پرهها بهدرستی نگه داشته شود تا به قطعات آسیب وارد نشود.
چه زمانی باید هیت سینک سرور تعویض شود؟
در بسیاری از موارد، خود هیت سینک سالها بدون مشکل کار میکند و تنها تعویض خمیر حرارتی کافی است. اما در شرایط زیر بهتر است هیت سینک تعویض شود:
- آسیبدیدگی یا خم شدن شدید پرهها
- شکستگی محل اتصال پیچها
- اکسید شدن سطح تماس
- ارتقاء به پردازندهای با توان حرارتی بالاتر
- استفاده از هیت سینک Standard برای پردازندهای که به High Performance نیاز دارد
بهویژه هنگام ارتقاء از پردازندههای Xeon Silver به Xeon Gold یا Platinum، باید بررسی شود که هیت سینک فعلی پاسخگوی TDP پردازنده جدید باشد.
مقایسه انواع HeatSink Server G10
| ویژگی | Standard Heatsink | High Performance Heatsink |
|---|---|---|
| مناسب برای | پردازندههای با TDP پایین | پردازندههای پرقدرت |
| توان حرارتی قابل پشتیبانی | پایینتر | بالاتر (تا مدلهای 205 وات) |
| ابعاد | کوچکتر | بزرگتر |
| وزن | کمتر | بیشتر |
| سطح انتقال حرارت | استاندارد | گستردهتر |
| مناسب برای Xeon Silver | بله | بله |
| مناسب برای Xeon Gold | برخی مدلها | بله |
| مناسب برای Xeon Platinum | معمولاً خیر | بله |
| قیمت | اقتصادیتر | بالاتر |
خرید از فروشگاه پردیسان ؟
هنگام خرید HeatSink Server G10، تنها ظاهر قطعه اهمیت ندارد. شماره فنی، سازگاری با مدل دقیق سرور، نوع پردازنده، نسخه استاندارد یا High Performance و اصالت کالا همگی باید بررسی شوند.
خرید از مراکز تخصصی مانند فروشگاه پردیسان این امکان را فراهم میکند که قطعه متناسب با مدل سرور انتخاب شود و از بروز مشکلاتی مانند ناسازگاری، افزایش دما یا کاهش عملکرد جلوگیری شود. همچنین دسترسی به مشاوره تخصصی و امکان تهیه سایر قطعات مرتبط مانند فن سرور، پردازنده و خمیر حرارتی از دیگر مزایای خرید از مراکز تخصصی تجهیزات سرور است.
HeatSink Server G10 یکی از حیاتیترین قطعات در سیستم خنککننده سرورهای HPE ProLiant Gen10 است. این قطعه وظیفه انتقال گرمای پردازنده به جریان هوای تولیدشده توسط فنهای سرور را بر عهده دارد و نقش مهمی در حفظ عملکرد، پایداری و طول عمر تجهیزات ایفا میکند.
با توجه به تنوع پردازندههای Intel Xeon Scalable و تفاوت توان حرارتی آنها، انتخاب هیت سینک مناسب اهمیت ویژهای دارد. در بسیاری از پردازندههای قدرتمند، استفاده از نسخه High Performance Heatsink ضروری است و استفاده از مدل نامناسب میتواند منجر به افزایش دما، کاهش فرکانس پردازنده و افت عملکرد شود.
اگر قصد ارتقاء یا تعمیر سرور خود را دارید، توصیه میشود پیش از خرید، مدل دقیق سرور، پردازنده و شماره فنی قطعه بررسی شود تا بهترین هیت سینک سرور را انتخاب کنید.
سوالات متداول (FAQ)
HeatSink Server G10 چه وظیفهای دارد؟
وظیفه آن جذب گرمای پردازنده و انتقال آن به جریان هوای تولیدشده توسط فنهای سرور است تا دمای CPU در محدوده استاندارد باقی بماند.
آیا تمام سرورهای Gen10 از یک هیت سینک استفاده میکنند؟
خیر. نوع هیت سینک به مدل سرور، شماره فنی قطعه و توان حرارتی پردازنده بستگی دارد.
تفاوت Standard و High Performance چیست؟
مدل High Performance ظرفیت دفع حرارت بیشتری دارد و برای پردازندههای با توان حرارتی بالا مانند بسیاری از مدلهای Xeon Gold و Xeon Platinum طراحی شده است.
آیا بدون تعویض هیت سینک میتوان پردازنده را ارتقاء داد؟
همیشه خیر. اگر پردازنده جدید TDP بالاتری داشته باشد، ممکن است به هیت سینک High Performance نیاز داشته باشید. توصیههای HPE برای هر پردازنده باید بررسی شود.
آیا تعویض خمیر حرارتی ضروری است؟
بله. هر بار که هیت سینک از روی پردازنده جدا میشود، باید از خمیر حرارتی جدید و باکیفیت استفاده شود تا انتقال حرارت بهدرستی انجام گیرد.
آیا هیت سینک سرور دارای فن است؟
خیر. در بیشتر سرورهای HPE Gen10، هیت سینک بهصورت Passive طراحی شده و عملیات خنکسازی توسط فنهای Hot-Plug داخل شاسی انجام میشود.
